L3GD20H是一個低功率的三軸角速度傳感器， 它包括一個傳感元件和一個IC接口能夠通過數字接口（I 2 C / SPI） 提供到外部世界的測得的角速度傳感元件制造ST公司所開發生產硅晶片上的慣性傳感器和致動器，使用一個專用的微機械加工工藝， 使用CMOS工藝，允許高水平的集成設計一種專用的電路，該電路被修整，以更好地匹配傳感元件特性制造IC接口。 的L3GD20H有一個滿刻度的±245 /±500 /±2000 dps的，是能夠與用戶可選擇的帶寬測量速率。 L3GD20H是在一個塑料焊盤柵格陣列（LGA）封裝，可以操作的溫度范圍內-40°C至+85°C。

L3GD20H三軸角速度傳感器優勢特點

•  2.2 V至3.6 V的寬電源電壓
• 寬的工作溫度范圍（-40°C至85°C）
• 低電壓兼容iOS，1.8 V
• 低功耗
• 內置電源式
• 睡眠模式
• 快速的開啟和喚醒
• 三種可選的滿刻度年至2000年的dps
• 16比特率的數據輸出值
• 8位輸出溫度數據
• I2C/SPI數字輸出接口
• 2專用線（1中斷，1數據就緒）
• 用戶啟用集成的高通濾波器
• 嵌入式溫度傳感器
• 嵌入式32級的16位數據輸出FIFO
• 高抗撞擊能力
• ECOPACK®RoHS和“綠色”標準的

L3GD20H三軸角速度傳感器內部結構圖

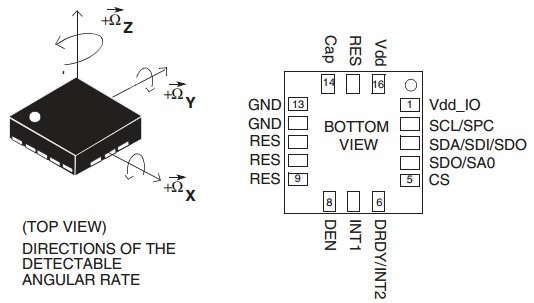

L3GD20H三軸角速度傳感器引腳說明

L3GD20H三軸角速度傳感器技術資料

請點擊相應鏈接下載技術資料:

• 三軸角速度傳感器數據手冊

L3GD20H三軸角速度傳感器應用范圍





商品屬性
[型號]	L3GD20H
[軸數 ]	三軸
[量程[°/s]]	2000
[靈敏度]	-
[典型帶寬[Hz]]	-
[輸出方式]	Digital
[零點輸出電壓[V]]	-
[噪聲密度[°/s/rtHz]]	0.011
[供電電壓[V]]	2.2~3.6
[功耗[mA]]	6.1
[封裝]	LLGA 16 3x3x1.0
