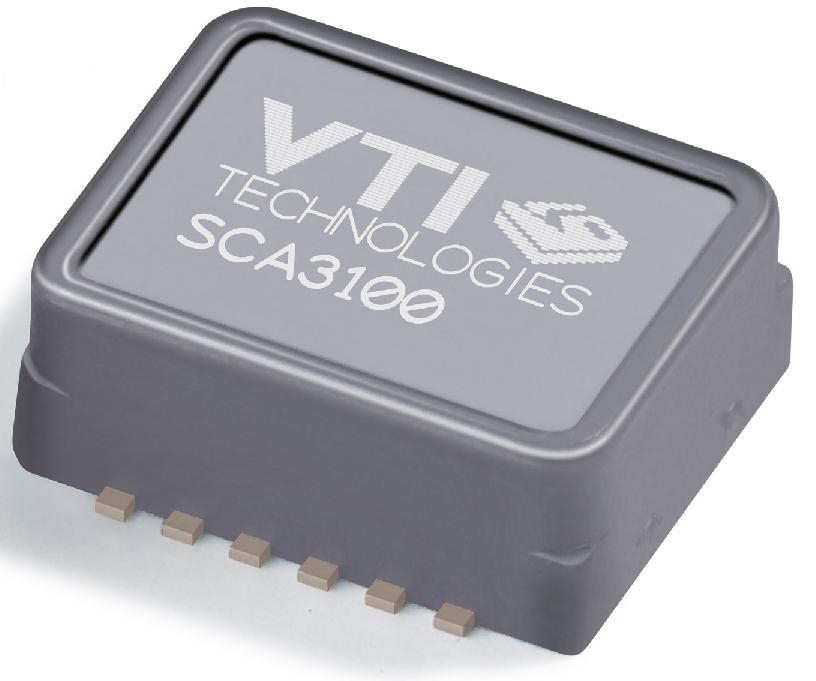

VTI SCA3100-D04是基于VTI的3D-MEMS電容傳感器技術的高精度三軸數字加速度傳感器。SCA3100-D04高精度三軸數字加速度傳感器由三個高精度微電機加速度傳感元件和一個靈活的SPI數字接口組成。傳感器的雙排引腳封裝保證在SCA3100-D04整個生命周期安全可靠的工作。

VTI SCA3100-D04三軸加速度傳感器在整個設計、生產和測試階段都是以高穩定性、高可靠性、高質量來要求的，它的目標市場是汽車應用。這個三軸加速度傳感器在工作范圍內具有極期穩定的輸出（包括全溫區，濕度和機械噪聲環境下）。SCA3100-D04三軸加速度傳感器符合AEC-Q100標準，并且具有多種先進的自我檢測的功能。SCA3100-D04高精度三軸數字加速度傳感器的DFL封裝適用于SMD工藝，并且這個傳感器符合RoHS和ELV標準。

VTI SCA3100-D04是VTI數字加速度傳感器系列中的一員，它與其他單軸加速度傳感器（SCA8x0系列）和其他多軸加速度傳感器(SCA21x0系列和SCA3100系列)兼容。

SCA3100-D04高精度三軸數字加速度傳感器優勢特點

• 3.3V電源供電
• ±2g的測量量程
• 三軸加速度測量（XYZ方向）
• 全溫度范圍內+/-30mg零點精度
• SPI數字接口通信
• 先進的自我檢測功能
• 滿足AEC-Q100標準的嚴格要求
• 封裝、引腳和SPI通信協議都與VTI其他數字加速度傳感器兼容
• 雙排扁平塑料封裝符合RoHS標準，并適合無鉛化焊接要求
• 使用行業領先的經過驗證的電容性3D-MEMS技術

SCA3100-D04高精度三軸數字加速度傳感器性能參數

參數名稱	條件描述	最小	典型	最大	單位
VDD	AVDD &DVDD	3.0		3.6	V
工作電流	工作狀態		3	5	mA
	待機模式		0.12		mA
測量量程	測量軸為X、Y、Z軸	-2		2	g
工作溫度		-40		125	℃
零點誤差	全溫區	-70		70	mg
零點校正誤差	@25℃±5℃	-40	±16	40	mg
零點溫漂	全溫區	-30	±18	30	mg
靈敏度	12位數字輸出		900		Count/g
靈敏度總誤差	全溫區-40…+125℃	-4		4	%FS
靈敏度校正誤差	@25℃±5℃		±0.5		%FS
靈敏度溫漂	全溫區-40…+125℃		±0.8		%FS
線性誤差	-1g…1g量程	-20		20	mg
交叉靈敏度		-3.5	±2.5	+3.5	%
零點輸出	二進制		0		Counts
頻響	-3dB	30		55	Hz
噪聲				5	mg RMS
上電時間				0.1	S
輸出頻率			2000		Hz
輸出負載				50	pF
SPI時鐘頻率				8	MHz
ESD保護	人體			2	KV
	帶電設備			1	KV
濕度靈敏等級	IPC/JEDEC J-STD-020C，Level 3
抗沖擊能力				20000	g

SCA3100-D04高精度三軸數字加速度傳感器結構描述

SCA3100-D04高精度三軸數字加速度傳感器輸入與輸出

VTI SCA3100-D04高精度三軸數字加速度傳感器支持標準的四線制SPI接口和脈沖寬度調制（PWM）輸出。SPI接口是種四線制同步串行通信接口。當從設備被激活或者被片選（CSB）時，主設備將可與從設備進行數據通信。數據傳輸通過除片選引腳外的三線，分別為MISO，SCK和MOSI。每個SPI通信系統都由一個主設備和一個或多個從設備組成，主設備一般由微處理器擔任，由它提供SPI通信時鐘，從設置則由其他集成電路充當，他們被動的接收主設備的SPI通信時鐘。

雖然VTI汽車系列產品的SPI接口支持由絕大多數微控制器軟件模擬的SPI接口，但是，它并仍不支持部分微控制器的硬件SPI接口。SCA8x0/SCA21x0/SCA31x0加速度傳感器在SPI通信過程中，通常是作為一個從設備存在的，他們與主設備的數據通信都是使用四線制SPI系統。

SCA3100-D04高精度三軸數字加速度傳感器外觀說明

VTI SCA3100-D04高精度三軸數字加速度傳感器的尺寸為7.0x3.3x8.6mm，測量誤差一般為正負0.1mm。器件重量小于0.35g。詳細尺寸描述如下圖所示：

SCA3100-D04高精度三軸數字加速度傳感器應用范圍

VTI SCA3100-D04三軸數字加速度傳感器的目標市場是汽車應用，典型的應用包括：

• 翻滾檢測
• 懸架控制
• 傾斜測量
• 運動和位置測量
• 電子停車制動系統（EPB）
• 半坡起步輔助（HSA）
