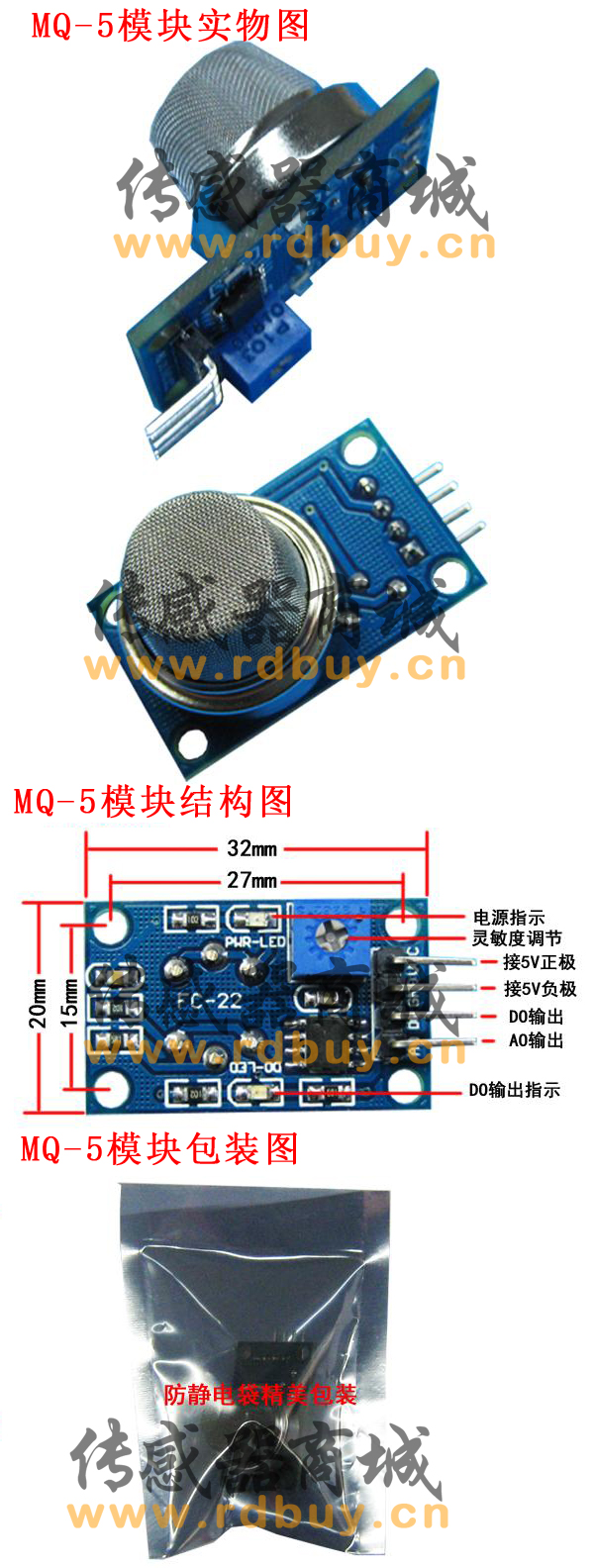

MQ-5氣體傳感器模塊特色：



1、采用優質雙面板設計，具有電源指示和TTL信號輸出指示；

2、具有DO開關信號（TTL）輸出和AO模擬信號輸出；

3、TTL輸出有效信號為低電平。（當輸出低電平時信號燈亮，可直接接單片機或繼電器模塊）

4、模擬量輸出的電壓，濃度越高電壓越高。

5、對煤氣、天然氣檢測有較好的靈敏度。

6、有四個螺絲孔便于定位；

7、產品外形尺寸：32(L)*20(W)*22(H)

8、具有長期的使用壽命和可靠的穩定性

9、快速的響應恢復特性



 MQ-5氣體傳感器電氣性能：



輸入電壓：DC5V 功耗（電流）：150mA



DO輸出：TTL數字量0和1（0.1和5V）



AO輸出：0.1-0.3V（相對無污染），最高濃度電壓4V左右





 MQ-5氣體傳感器模塊應用：

適用于家庭或工業上對液化氣，天然氣，煤氣的監測裝置。優良的抗乙醇，煙霧干擾能力。



特別提醒：傳感器通電后，需要預熱20S左右，測量的數據才穩定，傳感器發熱屬于正常現象，因為內部有電熱絲，如果燙手就不正常了。



 測試程序：

實現功能:此版配套測試程序

使用芯片：AT89S52

晶振：11.0592MHZ

波特率：9600

編譯環境：Keil

【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！

*********************************************************************/

/********************************************************************

說明：1、當測量濃度大于設定濃度時，單片機IO口輸出低電平

*********************************************************************/

#include//庫文件

#define uchar unsigned char//宏定義無符號字符型

#define uint unsigned int //宏定義無符號整型



/********************************************************************

I/O定義

*********************************************************************/

sbit LED=P1^0;//定義單片機P1口的第1位 （即P1.0）為指示端

sbit DOUT=P2^0;//定義單片機P2口的第1位 （即P2.0）為傳感器的輸入端

/********************************************************************

延時函數

*********************************************************************/

void delay()//延時程序

{

uchar m,n,s;

for(m=20;m>0;m--)

for(n=20;n>0;n--)

for(s=248;s>0;s--);

}

/********************************************************************

主函數

*********************************************************************/

void main()

{

while(1) //無限循環

{

LED=1;//熄滅P1.0口燈

if(DOUT==0)//當濃度高于設定值時 ，執行條件函數

{

delay();//延時抗干擾

if(DOUT==0)//確定 濃度高于設定值時 ，執行條件函數

{

LED=0;//點亮P1.0口燈

}

}

}

}

/********************************************************************

結束

*********************************************************************/
