高精度單軸傾斜角度傳感器SCA610-CA1H1G以基于VTI公司的電容式3D-MEMS技術的單軸傾斜角度傳感器。在全溫區都能表現出它卓越的可靠性，超凡的穩定性及史無前例的高精度。

     SCA610-CA1H1G傾斜角度傳感器根據汽車行業的可靠性、穩定性要求所設計、生產和測試的。SCA610-CA1H1G傾斜角度傳感器具有顯著的負載能力和非常好的沖擊耐久性，而不需要附加的其他器件。

     SCA610-CA1H1G傾斜角度傳感器是VTI模擬加速度（傾斜角度）傳感器產品中的一員，他和SCA610和SCA620系列加速度傳感器完全兼容。

傾斜角度傳感器SCA610-CA1H1G優勢特點

• 單電源供電+5V
• 在4.75…5.25V供電范圍內環比電壓輸出
• 測量量程±1g（±90度）
• 八引腳塑料表貼封裝，可用于貼片機生產
• 增強的失效檢測功能
• 數字激活式電氣自我檢測功能
• 校正存儲器的奇偶校驗核實功能
• 連續連接失效檢測功能
• 雙向加速度值測量功能
• 傳感元件的頻率響應可控
• 兼容RoHS標準，支持無鉛焊接
• 使用經過驗證過的VTI 3D-MEMS技術

傾斜角度傳感器SCA610-CA1H1G應用范圍

SCA610-CA1H1G高精度單軸傾斜角度傳感器器的目標市場是汽車行業應用，典型應用包括：

• 加速度測量
• 傾角測量
• 運動測量
• 振動測量

傾斜角度傳感器運用方案

• 傾斜角度傳感器模塊在液壓鉆機上的方案
• 傾斜角度傳感器模塊在旋挖鉆機上的桅桿方案
• 傾斜角度傳感器模塊在挖掘機中的方案
• 傾斜角度傳感器模塊在升降機中的方案
• 傾斜角度傳感器模塊在起重機系統中的方案
• 傾斜角度傳感器模塊在平地機上的方案
• 傾斜角度傳感器模塊在可伸縮機械手中的方案
• 傾斜角度傳感器模塊在打樁機桅桿上的方案

傾斜角度傳感器SCA610-CA1H1G性能參數

參數名稱	條件	最小	典型	最大	單位
工作電壓		4.75		5.25	V
工作電流	Vdd=5V;無負載		2	4	mA
測量量程	水平測量	-1		+1	g
工作溫度		-40		125	℃
零點輸出	0g位置輸出		VDD/2		V
靈敏度	VDD=5		4		V/g
零點誤差	-40…125℃	-50		+50	mg
靈敏度誤差	-25…85℃	-4		+4	%
	-40…125℃	-2.5		+2.5	%
線性度			±10		mg
交叉靈敏度			5		%
頻響	-3dB	8		28	Hz
輸出噪聲	噪聲密度		30		ug/√Hz
	DC…4kHz			5	mV RMS
環比誤差	VDD=4.75…5.25V			2	%
電阻負載		20			Ohm
電容負載				20	nF

傾斜角度傳感器SCA610-CA1H1G輸入與輸出

VT高精度單軸傾斜角度傳感器SCA610-CA1H1G是模擬電壓輸出，詳細接線圖如下圖所示：

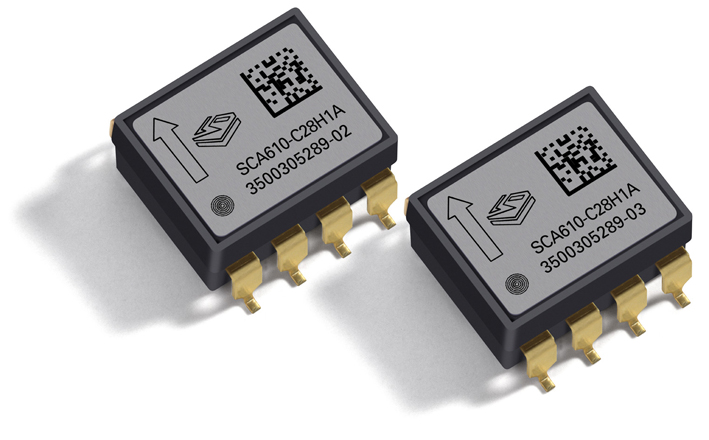

傾斜角度傳感器SCA610-CA1H1G外觀說明

商品屬性
[供電電壓]	4.75V~5.25V
[功耗]	4mA max
[輸出方式]	0~5V電壓輸出
[型號]	SCA610-CA1H1G
[測量范圍]	±1g
[軸數]	1軸(水平)
[靈敏度]	2V/g
