PON技術介紹

    PON（Passive Optical Network：無源光纖網絡）。 PON（無源光網絡）是指（光配線網中）不含有任何電子器件及電子電源，ODN全部由光分路器（Splitter）等無源器件組成，不需要貴重的有源電子設備。一個無源光網絡包括一個安裝于中心控制站的光線路終端（OLT），以及一批配套的安裝于用戶場所的光網絡單元（ONUs）。在OLT與ONU之間的光配線網（ODN）包含了光纖以及無源分光器或者耦合器。

PON系統結構主要由中心局的光線路終端(OLT: Optical Line Terminal)、包含無源光器件的光分配網(ODN: Optical Distribution Network)、用戶端的光網絡單元/光網絡終端(ONU/ONT Optical Network Unit / Optical Network Terminal)組成，其區別為ONT直接位于用戶端，而ONU與用戶之間還有其它網絡，如以太網) 以及網元管理系統(EMS)組成，通常采用點到多點的樹型拓撲結構。在下行方向，IP數據、語音、視頻等多種業務由位于中心局的OLT，采用廣播方式，通過ODN中的1：N無源光分配器分配到PON上的所有ONU單元。在上行方向，來自各個ONU的多種業務信息互不干擾地通過ODN中的1：N無源光合路器耦合到同一根光纖，最終送到位于局端OLT接收端，類似于點到點的結構。

PON網絡的突出優點是消除了戶外的有源設備，所有的信號處理功能均在交換機和用戶宅內設備完成。而且這種接入方式的前期投資小，大部分資金要推遲到用戶真正接入時才投入。它的傳輸距離比有源光纖接入系統的短，覆蓋的范圍較小，但它造價低，無須另設機房，維護容易。因此這種結構可以經濟地為居家用戶服務。

• 特征

PON的復雜性在于信號處理技術。在下行方向上，交換機發出的信號是廣播式發給所有的用戶。在上行方向上，各ONU必須采用某種多址接入?yún)f(xié)議如時分多路訪問TDMA（Time Division Multiple Access）協議才能完成共享傳輸通道信息訪問。目前用于寬帶接入的PON技術主要有： EPON和GPON。

• 標準

ITU-T G.983

APON (異步傳輸模式PON，ATM Passive Optical Network). 這是第一種被動式光網絡標準，它基于ATM，主要用于商業應用。

BPON (寬帶PON，Broadband Passive Optical Network) 這是一個基于APON的標準.這個標準增加了對WDM，動態和高速上聯帶寬分配，和耐久性的支持。BPON也創立了一個管理接口標準OMCI, 在OLT和ONU/ONT之間的授權混合供應商網絡

IEEE 802.3ah

EPON or GEPON (以太網絡PON Ethernet Passive Optical Network) 這是一個為使用以太網絡包數據的IEEE/EFM標準。802.3ah標準現在是IEEE 802.3標準的一部分. 現在大約有一千五百萬正在使用的EPON端口。2008年，中國大力發展EPON技術。據估算，截止至2008年底，中國總共有200萬個EPON安裝用戶。

ITU-T G.984

GPON (千兆PON，Gigabit Passive Optical Network) 這是BPON標準的發展。GPON支持更高的速率，增強的安全性和可選擇的第二層協議(ATM, GEM, Ethernet). 在2008年中旬，弗萊森電訊已經安裝了80萬條線. 英國電信（British Telecom）和美國電話電報公司（AT&T ）正在進行高級試驗。其他一些公司如獨立光網絡有限公司（Independent fiber networks LTD）正和服務提供商如See the Light合作提供更高速的GPON連接和光纖到戶（FTTH-fiber to the home).

IEEE P802.3av

10G-EPON (10千兆以太網PON)是一個IEEE專門工程為了達到10Gbit/s的速率, 向下兼容802.3ah標準的EPON. 10GigEPON將會使用分隔波長給10G和1G下行。802.3av 將會繼續使用單獨波長TDMA隔離為在10G和1G間的上行. 10G-EPON也會被WDM-PON兼容（依據WDM-PON的定義). 這使得使用多波長在兩個方向之間變?yōu)榭赡?

SCTE IPS910

RFoG (RFoverGlass)是一個SCTE的接口實踐分委員會標準，應用于有波長計劃兼容數據PON解決方案的點對多點(P2MP)操作，例如EPON,GEPON or 10GigEPON. RFoG 提供了一個光纖到戶PON（FTTH PON）就像不一定要選擇或者部署PON的MSOs架構。

PON技術現狀與發展

• PON技術現狀

傳統的PON系統下行數據流采用廣播技術、上行數據流采用TDMA技術，以解決多用戶每個方向信號的復用問題。傳統PON技術采用WDM技術，在光纖上實現單纖雙向傳輸，解決2個方向信號的復用傳輸。PON一般由光線路終端(OLT)、分光器(ODU)、用戶終端(ONU)3個部分構成。目前在現網中廣泛應用的PON技術包括EPON和GPON 2種主流技術，EPON上下行帶寬均為1.25 Gbit/s，GPON下行帶寬為2.5 Gbit/s，上行帶寬為1.25 Gbit/s.

目前在實際的FTTx應用場景中，大多數EPON/GPON只配置了以太接口，可選配置POTS和2M接口。但從技術標準要求上，EPON/GPON均可實現IP業務和TDM業務等多業務接入，并可實現QoS分類。

EPON/GPON均可傳遞時鐘同步信號，可通過OLT的STM-1接口或GE接口，從外部線路中提取頻率同步信號，此時OLT需要支持同步以太網;也可以在OLT設備上從外部BITS輸入時鐘信號，作為該PON的公共時鐘源，ONU與該時鐘源保持頻率同步。

• PON技術標準的發展

雖然10G EPON和PON尚未大規模商用，但10 Gbit/s以上速率的PON技術是近2年ITU-T和FSAN研究的重點和熱點。XG-PON1的相關技術標準已經趨于成熟，XG-PON1之后的NG-PON2標準框架也已基本完成。向多波長擴展是近期技術研究的重點，F(xiàn)SAN已經明確TWDM-PON是未來NG-PON2的技術選擇，但在ITU-T SG15中規范多種技術的G.multi標準也已基本完成，這說明有關多波長擴展的多個技術流派之爭遠沒有結束。

• 優勢

相對成本低

1) 相對成本低，維護簡單，容易擴展，易于升級。PON結構在傳輸途中不需電源，沒有電子部件，因此容易鋪設，基本不用維護，長期運營成本和管理成本的節省很大

純介質網絡

2) 無源光網絡是純介質網絡，徹底避免了電磁干擾和雷電影響，極適合在自然條件惡劣的地區使用。

資源占用很少

3) PON系統對局端資源占用很少，系統初期投入低，擴展容易，投資回報率高

4) 提供非常高的帶寬。EPON目前可以提供上下行對稱的1.25Gb/s的帶寬，并且隨著以太技術的發展可以升級到10Gb/s。GPON則是高達2.5Gb/s的帶寬。

5) 服務范圍大。PON作為一種點到多點網絡，以一種扇形的結構來節省CO的資源，服務大量用戶。用戶共享局端設備和光纖的方式更是節省了用戶投資。

6) 帶寬分配靈活，服務質量（QoS）有保證。G/EPON系統對帶寬的分配和保證都有一套完整的體系。可以實現用戶級的SLA。

補充

pon無源光纖網絡的英文縮寫，與有源光接入技術相比，PON由于消除了局端與用戶端之間的有源設備，從而使得維護簡單、可靠性高、成本低，而且能節約光纖資源，是未來FTTH的主要解決方案。隨著PON成本的逐步降低，不但在FTTB/FTTC場合PON有了一定的應用市場，而且利用PON來實現FTTH在日本等發達國家也取得了很大的進展。目前PON技術主要有APON、EPON 和GPON等幾種，其主要差異在于采用了不同的二層技術。

監控傳輸網絡結構設計

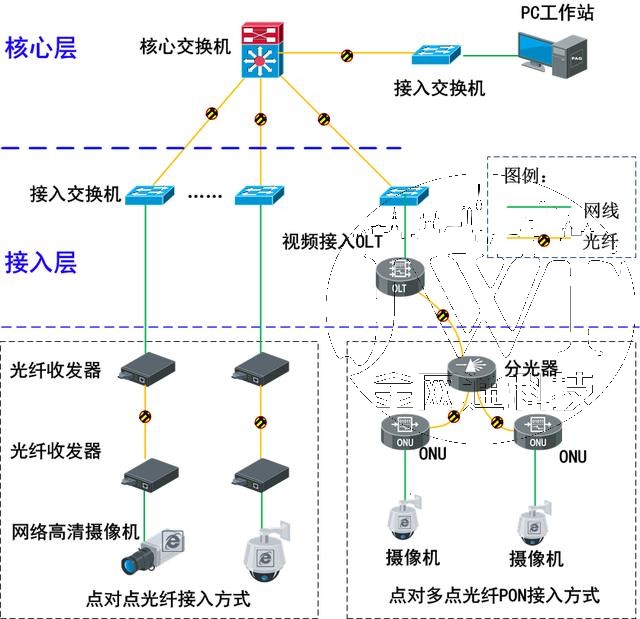

監控傳輸網絡系統主要作用是接入各類監控資源，為中心管理平臺的各項應用提供基礎保障，能夠更好的服務于各類用戶。網絡結構如下圖所示：

網絡拓撲示意圖

1) 核心層

? 數據中心核心網

核心層主要設備是核心交換機，作為整個網絡的大腦，核心交換機的配置性能較高。目前核心交換機一般都具備雙電源、雙引擎，故核心交換機一般不采用雙核心交換機部署方式，但是對與核心交換機的背板帶寬及處理能力要求較高。

2) 接入層

? 前端視頻資源接入

前端網絡采用獨立的IP地址網段，完成對前端多只監控設備的互聯。前端視頻資源通過IP傳輸網絡接入監控中心或者數據機房進行匯聚。前端網絡接入目前采用兩種常用方式，通常為點對點光纖接入的方式和點對多點的PON接入方式。接入層需對NVR存儲設備的網絡接入提供支撐，確保NVR存儲設備網絡環境安全可靠。

? 用戶接入

對于用戶端接入交換機部分，需要增加相應的用戶接入交換機，提供用戶上網服務。監控中心部署接入交換機，通過萬兆/千兆光纖鏈路接入到傳輸網絡中。保證監控中心解碼器及客戶端的正常適用。

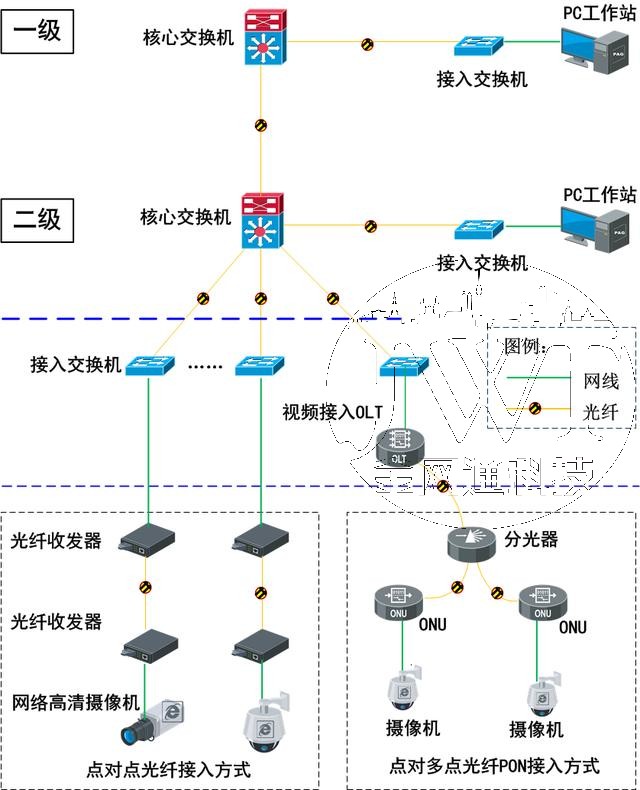

對于網絡設計中存在兩級架構如下圖所示，具體設計這里不做詳細介紹。

二級網絡結構設計圖

• 網絡傳輸帶寬要求

考慮到網絡傳輸過程及其它應用的開銷，鏈路的可用帶寬理論值為鏈路帶寬的80%左右，為保障視頻圖像的高質量傳輸，帶寬使用時建議采用輕載設計，輕載帶寬上限控制在鏈路帶寬的50%以內。

3) 核心層交換機到接入交換機的網絡采用光模塊來傳輸，帶寬需達到千兆以上；

4) 傳輸設備如光纖收發器到接入交換機之間的帶寬建議達到百兆；

5) 傳輸設備如光纖收發器之間的傳輸帶寬建議達到百兆；

• 組網方案

視頻監控項目采用萬兆骨干環網，千兆匯聚接入的方式組建三級圖像專用網絡系統，通過分布式視頻接入與存儲的方式，建設數字視頻監控點。

前端采用高清網絡攝像機進行數字視頻采集，通過PON光纖鏈路傳輸視頻到分控中心進行統一接入。

分控中心做為網絡三級節點負責所有前端視頻接入數字視頻專網，在分控中心部署集視頻監控系統和存儲系統為一身的集成化網絡視頻存儲系統進行數字視頻的接入、存儲和轉發，對圖像進行為期30天的存儲。

控制中心做為網絡核心節點負責整網的視頻實時調用和重點監控點的實時監看，做為視頻業務的核心管理節點，部署視頻管理平臺，對全網的設備和用戶進行集中統一的授權、維護和管理。

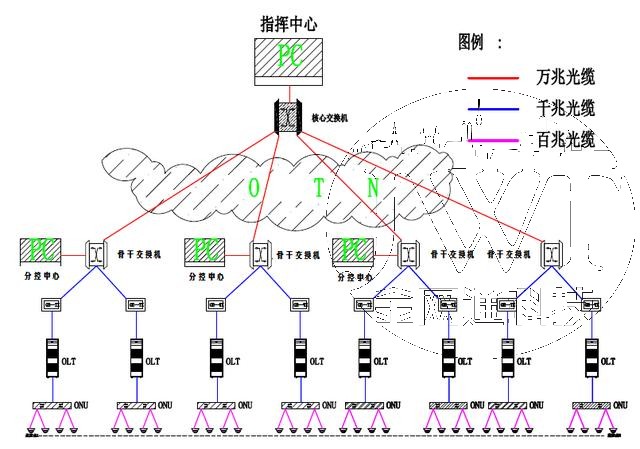

拓撲圖如下：（PON）

拓撲圖

用無源光網絡傳輸做監控架構的好處

1、PON設備的網絡規劃- OLT的部署。xPON建設初期，宜采用集中設置，在傳輸匯聚節點設置OLT節點覆蓋一定區域內的零散用戶。在xPON應用成熟期，宜采用分散設置的原則，將OLT設置在條件較好的有線接入或無線接入點機房，逐步向接入網接入和無線接入點相統一進行過渡，充分實現基礎資源的綜合利用。采用大容量的OLT設備，充分利用光接入的距離優勢，減少局所，降低維護成本。

2、PON設備的網絡規劃-分光器的部署。分光器分光：目前PON可以采取兩級分光方式來保證部署的靈活和端口的充分利用；當用戶滲透率提高時，將二級分光調整為一級分光；就目前接入PON網絡宜采用一級分光，盡量不超過兩級分光。用戶規模較小時，分光器應集中設置；用戶規模較大時，分光器可適當分散設置，以便盡量靠近用戶。分光器布放位置：分光器可以根據工程的實際情況布放在交接箱、小區機房、樓道和弱電井等地方。

3、PON設備的網絡規劃- ONU的部署。建設PON網絡實現接入網/FTTB時，宜盡量選用內置語音模塊的設備實現綜合業務接入。ONU應根據FTTx網絡的應用模式、業務需求進行設置。對于接入網應用，應盡量將ONU設置在用戶家里，避免安裝在門口或樓道內。對普通公眾用戶，可將ONU設置在用戶終端智能盒內提供保護，或者放置于桌面(采用光纖信息插座)。對于FTTB應用，可選擇將ONU設置在大樓樓道或豎井內機柜、室外光交接箱等不同位置集中放置。ONU原則上采用本地供電方式，盡量不采用遠端供電方式。為保證斷電時語音業務的正常開展，可以根據提供電池模塊提供備用電源。

4、PON設備的網絡規劃-網管。集中建設廠家網管，開放北向接口，便于接入傳輸綜合網管。
